Vendeskjær finnes i mange forskjellige former og materialer. Hvilken geometri og hvilke egenskaper ditt vendeskjær har er viktig å tenke på siden det skal passe til den holderen du har. Denne guiden viser hva de forskjellige symbolene under vendeskjærets beskrivelse betyr og forhåpentligvis vil dette hjelpe deg å finne riktig vendeskjær i framtiden.

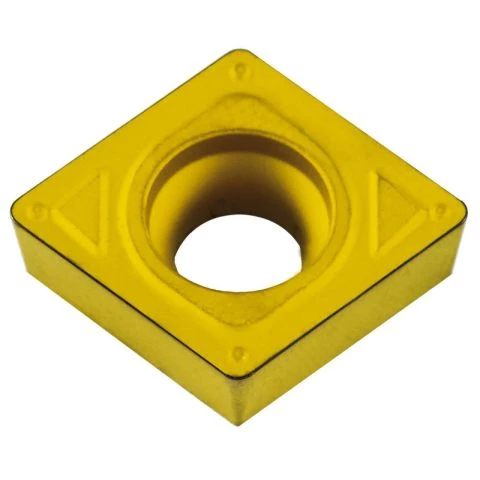

Vi har laget et eksempel på én type vendeskjær
Vi har markert symbolene med rødt i følgende trinn.
TRINN 1 - SKJÆRETS FORM
Figurene nedenfor er vendeskjær sett ovenfra. Noen vendeskjær har profiler med f.eks. 85°mellom skjærevinklene, se bilde for forklaring. For å måle denne vinkelen kan du bruke en vinkelmåler.
TRINN 2 - RELIEFFVINKEL
Dette er et vendeskjær sett fra siden. For å finne ut hvilken relieffvinkel vendeskjæret ditt har kan du benytte deg av en vinkelmåler.
TRINN 3 - TOLERANSE
En regel man vanligvis kan bruke når det kommer til vendeskjærets toleranse, er at jo tidligere bokstav (klasse) i alfabetet – desto høyere presisjon.
TRINN 4 - FIKSERING/SPONBRYTER
Fiksering innebærer hvordan vendeskjæret holdes på plass, det kan f.eks. festes med en skrue eller klemmes fast. Dette skal tilpasses hvilken sponbrytning materialet ditt krever. Sponbryterens oppgave er å bryte sponene for å unngå sponkludder.
TRINN 5 - SKJÆREGGLENGDE
For å finne dette målet måler du den delen av skjærformen som angitt på bildet. Skjærstørrelsen står vanligvis også oppgitt på stålholderen.
TRINN 6 – TYKKELSE
Du må velge et vendeskjær med rett tykkelse til nettopp din stålholder – jo tykkere vendeskjær, desto mer varmebestandig er det, i tillegg takler det større belastninger.
TRINN 7 - NESERADIUS
Neseradiusen avgjør rask mating du kan ha. Ved å velge større radius unngår du at overflaten blir stripete/gjengelignende. Jo mindre neseradius desto langsommere må du mate, dette for å få så jevn overflate som mulig.
