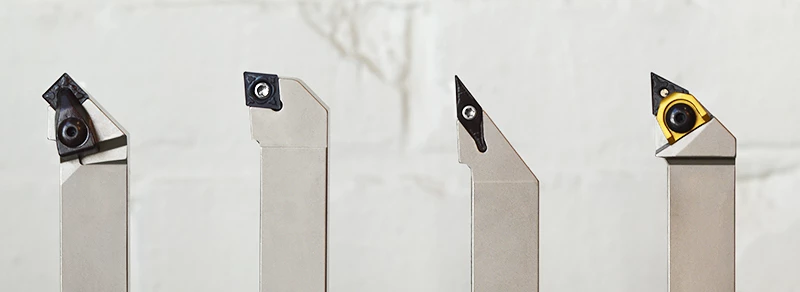

Det er ikke en selvfølge å velge riktig når man skal ha stålholder og tilhørende vendeskjær. Vi har sydd sammen en guide som kan være til hjelp. Den forklarer hva betegnelsen på stålholderen betyr, samt de viktigste egenskapene til tilhørende vendeskjær.
Lykke til!
Vi har laget et eksempel på en stålholder.
Vi har markert symbolene med rødt i følgende trinn.
TRINN 1 - FASTSPENNING
Det første du må finne ut av er hvordan vendeskjæret er montert på stålholderen din, de ulike måtene å spenne fast vendeskjæret på har nemlig forskjellige fordeler. F.eks. tar visse typer fastspenninger større plass, noe som kan innebære at du ikke kommer til på trange plasser. Derfor kan det være en fordel å velge en såkalt skruelås i stedet, som ikke har noen påbygd spennanordning.

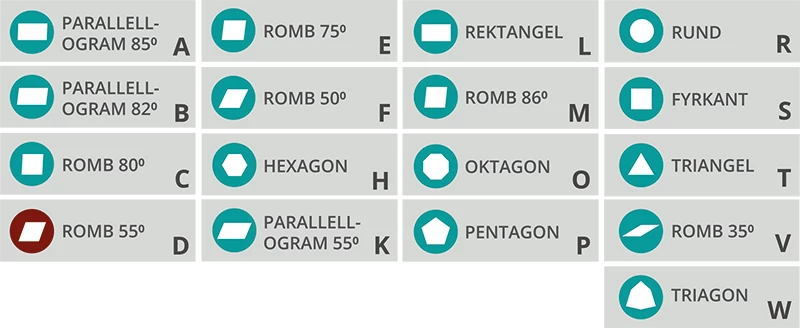

TRINN 2 - SKJÆRFORM
Figurene under er vendeskjærgeometrier sett ovenfra. Du må vite hvilken geometri vendeskjæret har for å kunne finne et passende vendeskjær som tilsvarer geometrien i stålholderen din. Dette betyr at du må ha en spesifikk type stålholder med en form som passer tilsvarende vendeskjær.
TRINN 3 - ANGREPSVINKEL
Det er viktig å velge et vendeskjær og stålholder som kan utføre det arbeidet som er tenkt. Figurene under kan hjelpe deg å identifisere hvilken stålholder du trenger når du vet hvilken angrepsvinkel jobben din krever.
TRINN 4 - SLIPPVINKEL
Akkurat som det på vendeskjæret er en slippvinkel, fines det også på stålholderen din. Vendeskjæret og stålholderen må ha samme slippvinkel for å passe, det er helt avgjørende for at det skal bli riktig.
TRINN 5 - RETNING
Retningen på stålholderen er avhengig av hvordan stålholderen er montert i maskinen og hvilken rotasjonsretning chucken har. Har du chuck med høyrerotasjon, må du også ha det på stålholderen din.

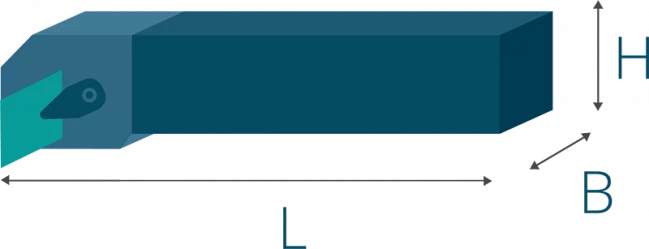

TRINN 6 - SKAFTEHØYDE
Dette målet angir høyden på stålholderen din, målet angis i mm. I vårt eksempel er dette målet 20 mm og betegnes derfor som "20".
TRINN 7 - SKAFTEBREDDE
Dette målet angir bredden på stålholderen din, målet angis i mm. Også dette målet er i vårt eksempel 20 mm og betegnes derfor også med "20".

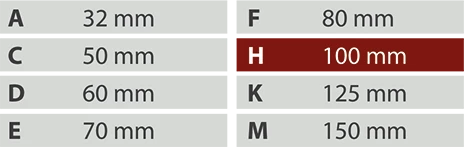

TRINN 8 - VERKTØYLENGDE
Verktøylengden skiller seg noe fra de andre målene; her har vi de såkalte standardmålene som symboliseres med en bokstav. Du kan også måle og dobbeltsjekke med hva som står på stålholderen din.
TRINN 9 - SKJÆREGGLENGDE
For at vendeskjæret skal passe inn i stålholderen din må målene for vendeskjæret stemme overens med målene på stålholderen din.
